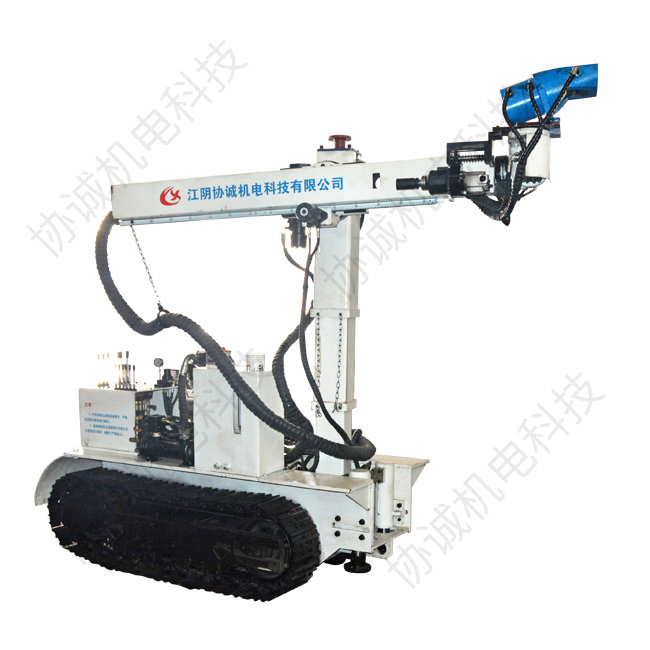

CRT-900/45/70 煤矿用乳化液退锚车


◆ 产 品 简 介

CRT-900/45/70型煤矿用退锚车采用液压履带式行走机构,井下乳化液泵站为动力源,主要用于综采工作面顶帮进行的退锚作业。

退锚机构分两部分:1、锚具剖切机构;2、锚杆螺母拆卸机构。

车身带有升降立柱,立柱带有横臂可前后伸缩,立柱及横臂均可360度旋转,可把退锚机构送至指定位置。退锚机构能剖切锚具,螺母拆卸机构可拆卸螺母,退锚机构可实现X、Y、Z三轴旋转,可适应锚杆、锚具的任何角度,定位准确,能保证破切锚具和拆卸螺母时,退锚机构角度与锚杆锚具角度一致。


◆ 主 要 技 术 特 点

● 技术含量高:创新设计。

● 适应性强:紧凑化设计,井下行走及工作能力强。

● 剖切力大:最大剖切力900kN

● 螺母拆卸扭矩:1600N.m(也可安装螺母,扭矩可调,可根据矿方要求设置扭矩。)

● 工作效率高:锚具破切只需15秒左右,螺母拆卸只需10秒,提高了工作效率。

● 降低劳动强度:全机械化操作,完全代替人工退锚,无需搭建退锚平台。

● 安全系数高:工人远离作业区域;采用煤矿乳化液泵站为动力源,不带电,适合综采面任何条件的巷道使用。

● 冷却喷雾功能:剖切时喷嘴对剖切部位进行喷雾,具有冷却、消除火花、降低刀具破切温度和局部瓦斯浓度等作用。

● 可实现多功能使用:具有锚索锚具剖切、锚杆螺母拆卸、锚杆螺母安装、登高作业平台、起吊物品、辅助装拆单体,托盘收集等功能。


◆ 技 术 参 数

煤矿用乳化液退锚车CRT-900/45/70
项目 单位 参数
整  机 最大工作范围 mm 7000*5000
运行状态最小转弯半径 mm 1200
运行状态外形尺寸 mm 2600*2020*800
机重 KG 2400
接地比压 Mpa 0.05
离地间隙 mm 150
驱动额定流量 L/min 80
驱动额定压力 Mpa 31.5
声功率级 dB(A) 10
冷却水压力 Mpa 1.0~2.0
适应锚具或螺母尺寸 mm KM15~KM29锚索锚具或S27~S36锚杆螺母
剖锚直径 mm ≦70
液  压  泵  站 三级齿轮泵 额定转速 r/min 800
额定流量 L/min 30(两组)
额定流量 L/min 6
额定压力 Mpa 16
剖切高压泵 额定流量 L/min 3.3
额定压力 Mpa 45
额定转速 r/min 1400
行  走  机  构 工作压力 Mpa 15
工作流量 L/min 20
行走速度 m/min 10
爬坡能力  ( ゚ ) ≥16
履带板宽度 mm 260
剖  切  机  构 工作压力 Mpa 45
工作流量 L/min 3.3
剖切行程 mm 70
剖切力 KN 900
剖切高度 mm ≥4500
剖切器俯仰(Y)角度  ( ゚ ) ≥135
剖切器摆动(X)角度  ( ゚ ) ≥135
剖切器上下(Z)角度  ( ゚ ) ≥135
立  柱  横  臂 工作压力 Mpa 15
工作流量 L/min 20
立柱伸缩高度 mm ≥5000(可定制)
立柱旋转角度  ( ゚ ) ±180
横臂旋转角度  ( ゚ ) ±180
横臂仰角  ( ゚ ) ±180
横臂提升高度 mm 2000
横臂伸缩长度 mm 2000
